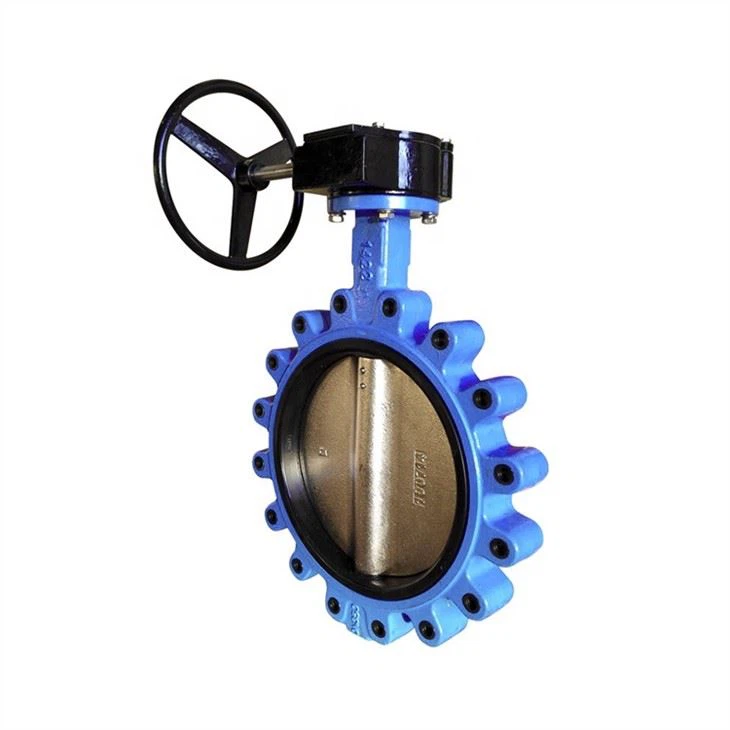

Betätigte Absperrklappe

EIGENSCHAFTEN der betätigten Absperrklappe: 1. Der Antriebsflansch ist für den Einsatz mit manuellen, pneumatischen oder elektrischen Antrieben ausgelegt. 2. Der Gummisitz ist nicht zusammendrückbar, dehnungsbeständig und ausblassicher. 3. Die präzisionsgefertigte Scheibe sorgt für ein niedriges Betätigungsdrehmoment und eine effektive Abdichtung bis 200 psi. Die hydrodynamisch gestaltete Scheibe ermöglicht einen Durchfluss mit hoher Kapazität...

Anfrage senden

Beschreibung

EIGENSCHAFTEN der betätigten Absperrklappe

1. Der Antriebsflansch ist für den Betrieb mit manuellen, pneumatischen oder elektrischen Antrieben ausgelegt.

2. Der Gummisitz ist nicht zusammenklappbar, dehnungsbeständig und ausblassicher.

3. Die präzisionsgefertigte Scheibe gewährleistet ein niedriges Betriebsdrehmoment und eine effektive Abdichtung bis zu 200 psi. Die hydrodynamisch gestaltete Scheibe ermöglicht einen Durchfluss mit hoher Kapazität.

4. Das einteilige Schaftdesign gewährleistet Zuverlässigkeit und eine positive Scheibenpositionierung.

5. Die Ventile sind mit Epoxidharz beschichtet und verfügen über Schmiernippel im „Zerk“-Stil für eine einfache Schmierung des Halses und des Getriebes (falls zutreffend).

Spezifikation für betätigte Absperrklappen

Größe	DN40-DN1200
Körpermaterial	Gusseisen/Sphäroguss
Arbeitsdruck	PN1.0/1,6 MPa (150/200 PSI)
Designstandard	EN593/ISO5752/BS5155/AWWA C504
Typ	Exzentrischer Doppelflansch, konzentrischer Doppelflansch, Wassertyp, Ansatztyp, U-Typ, gerillter Typ
Geeignete Medien	Wasser, Abwasser, Öl, Lebensmittel, Gas und so weiter
Beschichtung	250 Mikron schmelzgebundene Epoxidbeschichtung oder Kundenwunsch.
Operator	Griffhebel, Schneckengetriebe, elektrischer Antrieb, pneumatischer Antrieb
